Su construcción permite instalar el calefactor directamente en perforaciones mecanizadas de moldes, matrices, placas, bloques metálicos y distintos componentes de maquinaria, transfiriendo el calor principalmente por conducción directa hacia la pieza.

En INBECK fabricamos calefactores cartucho a medida, definiendo diámetro, longitud, potencia, voltaje, densidad superficial, tipo de conexión y materiales de acuerdo con las condiciones reales de cada aplicación.

CONSTRUCCIÓN Y MATERIALES

El elemento resistivo puede fabricarse utilizando alambre de Níquel-Cromo NiCr 80/20, seleccionado y dimensionado de acuerdo con la potencia, voltaje y características térmicas requeridas.

La resistencia se encuentra eléctricamente aislada mediante óxido de magnesio (MgO) de alta pureza y compactación, material que combina excelentes propiedades de aislamiento eléctrico con una elevada conductividad térmica.

La carcasa exterior puede fabricarse en acero inoxidable AISI 304, AISI 316 u otras aleaciones especiales, dependiendo de la temperatura, ambiente y condiciones particulares del proceso.

La correcta compactación interna permite obtener una eficiente transferencia del calor desde el elemento resistivo hacia la superficie exterior del calefactor.

FABRICACIÓN A MEDIDA

Podemos desarrollar calefactores cartucho en diferentes:

·       Diámetros y longitudes.

·       Potencias y voltajes.

·       Densidades de potencia.

·       Configuraciones de terminales.

·       Longitudes y tipos de cables.

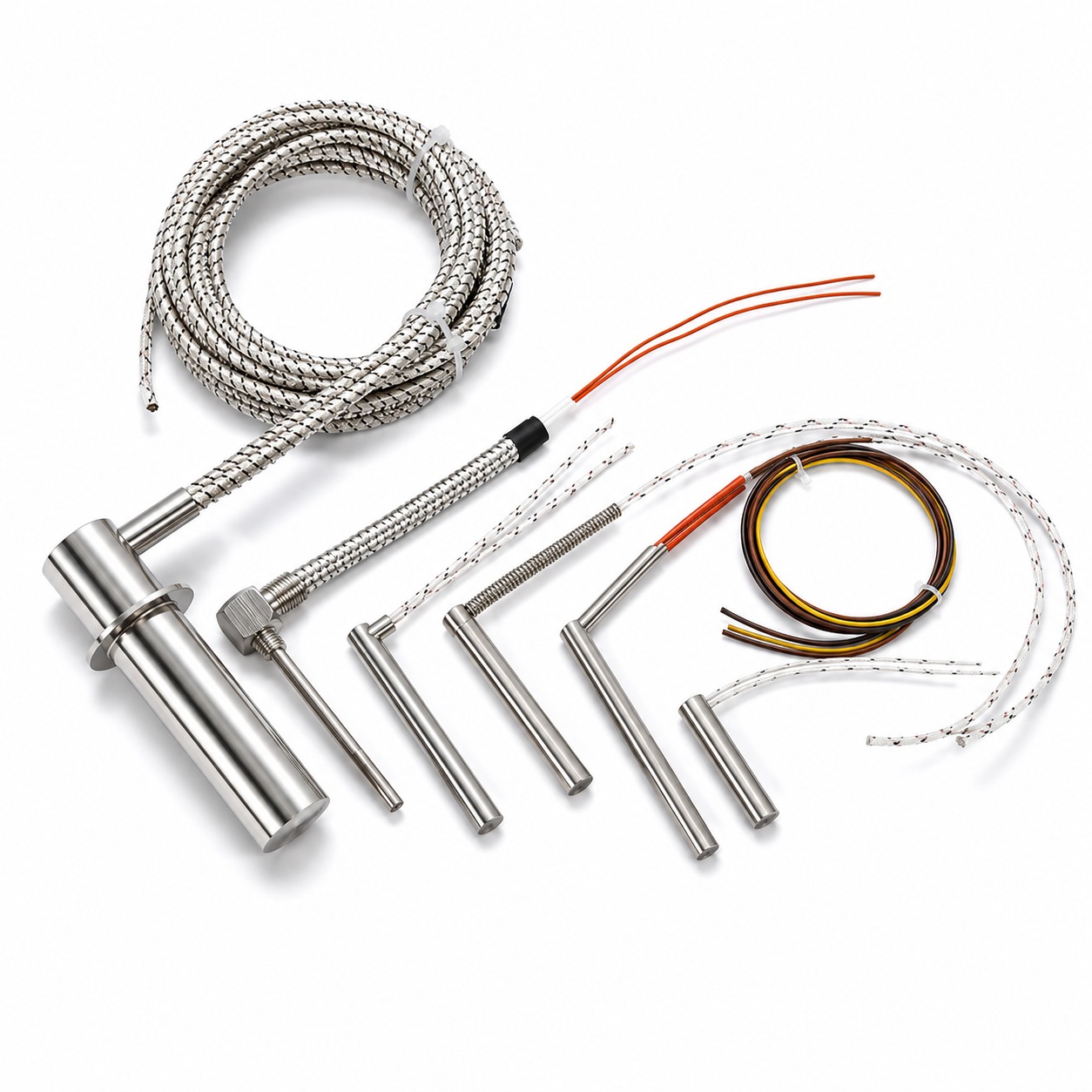

·       Salidas eléctricas axiales o configuraciones especiales.

·       Materiales de carcasa.

·       Zonas calefaccionadas y zonas frías.

·       Sistemas de fijación y conexiones especiales.

·       Diseños de uno o dos extremos según aplicación.

Cada diseño puede ser calculado considerando la resistencia eléctrica, corriente nominal, potencia lineal y densidad superficial (W/cm²) requerida para la aplicación.

CONTROL Y MEDICIÓN DE TEMPERATURA

Cuando el proceso lo requiere, los calefactores pueden incorporar termocuplas Tipo J o Tipo K, permitiendo medir la temperatura y trabajar en conjunto con controladores electrónicos.

También podemos complementar el sistema con sensores PT100, controladores PID, relés de estado sólido (SSR), contactores y sistemas de control de temperatura, dependiendo de las características del equipo.

ALTA EFICIENCIA EN LA TRANSFERENCIA TÉRMICA

Un aspecto fundamental para obtener el máximo rendimiento de un calefactor cartucho es lograr un buen contacto entre su superficie exterior y la perforación donde será instalado.

Una correcta selección dimensional favorece la transferencia térmica hacia la pieza, reduce puntos calientes y permite que el calefactor opere bajo mejores condiciones térmicas.

Por este motivo, en INBECK consideramos tanto las características eléctricas como las tolerancias dimensionales y condiciones mecánicas de instalación al desarrollar una solución.

APLICACIONES INDUSTRIALES

Los calefactores cartucho son utilizados ampliamente en:

·       Máquinas inyectoras

·       Extrusoras

·       Moldes y matrices

·       Selladoras

·       Placas calefactoras

·       Equipos de embalaje

·       Maquinaria para plástico

·       Sistemas de termoformado

·       Equipos de laboratorio

·       Bloques calefactores

·       Industria alimentaria

·       Maquinaria y procesos industriales

INGENIERÍA Y DESARROLLO INBECK

En INBECK podemos desarrollar un calefactor a partir de una muestra existente, plano técnico o especificaciones entregadas por el cliente.

Analizamos las condiciones de trabajo para determinar potencia, voltaje, resistencia eléctrica, dimensiones, densidad de potencia, material de carcasa, sistema de conexión y configuración térmica, buscando obtener una solución adecuada para cada equipo.

También podemos desarrollar reemplazos de calefactores existentes y diseños especiales para aplicaciones donde las medidas o características estándar no son suficientes.

INBECK | Diseño, fabricación e ingeniería aplicada en calefacción industrial.
